Principios básicos para el movimiento
Principio de levitación.
En la siguiente figura se muestra la forma en la que se colocan las bobinas en las paredes laterales.
Cuando el superconductor pasa a centímetros de estas bobinas a muy altas velocidades, una corriente eléctrica es inducida en la bobina la cual actúa como campo electromagnético temporalmente.
Como resultado de estos campos, existen fuerzas que empujan al superconductor hacia arriba , teniendo así la levitación del tren.
Principio de guía lateral.
Las bobinas de levitación están conectadas de frente entre ellas en la parte baja del riel, generando un anillo magnético. Cuando el tren, el cual es un superconductor magnético, se desplaza lateralmente, una corriente es inducida en el anillo, resultando una fuerza repulsiva actuando en las bobinas de levitación de el lado más lejano del tren. Por lo tanto el tren siempre esta situado en el centro de los rieles.
Principio de propulsión.Una fuerza repulsiva y una de atracción son inducidas entre los imanes para propulsar al tren (superconductor magnético). Las bobinas de propulsión están localizadas el las paredes laterales en ambos lados del riel, las cuales están energizadas por una corriente alterna trifásica de una estación, creando un campo magnético en el riel.
Los superconductores magnéticos son atraídos y empujados por el campo magnético, elevando el tren.

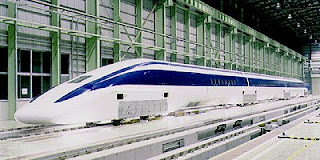

Desarrollo del tren Magnético
Características de la Línea
Supermagnétismo de la pista
Los imanes superconductores son lo principal para la existencia de estos trenes. Cada imán superconductor consiste de 4 enredos superconductores. Son altamente confiables con una largo promedio de vida útil. Consiste de un tanque cilíndrico arriba que es un tanque almacenando helio líquido y nitrógeno. La parte inferior tiene un superconductor que genera polos norte y sur alternamente. En un extremo del tanque antes mencionado está un refrigerador integrado que sirve para convertir líquido el helio una vez que se evapore por la temperatura ambiental, entre otros factores.
Instalaciones eléctricas.
Se requiere de un inversor en la instalación de energía para transformar la energía de una compañía comercial de frecuencia normal a una frecuencia requerida para la operación del tren magnético. En la pista de prueba se pusieron tres inversores para tres fases respectivamente, de 38 MVA para la línea del norte y 20 MVA para la línea del sur.
Dependiendo de la velocidad al cual viaja el tren, los inversores dan una frecuencia de 0 a 56 Hz para 550 km/h y los inversores del sur dan una frecuencia entre 0 y 46 Hz, para velocidades menores de como 450 km/h.
Instalación de las bobinas para propulsión, levitación y guía.
El primero es el método del “beam”, consiste en que la portión de la pared será hecha únicamente de concreto. Toda la construcción de esta forma se hace en la fábrica, donde se incluye las bobinas de piso. Finalmente todo el tramo de pista es transportado a donde se está construyendo en la pista.
Método del Panel.
El segundo es el método del panel. En este método la construcción se hace en el mismo lugar. Se construye primero uniendo las bobinas de piso con el cemento, posteriormente por medio de tornillos especiales, se une esta parte con una pared de concreto situada justo donde va la pista.
En este link veremos un vídeo en donde se muestra el funcionamiento de un tren magnético
Escrito por Jorge Alcaíno
